2000型蜂窝纸板生产线
产品中心 | 浏览次数:4469 | 时间:2012-11-5

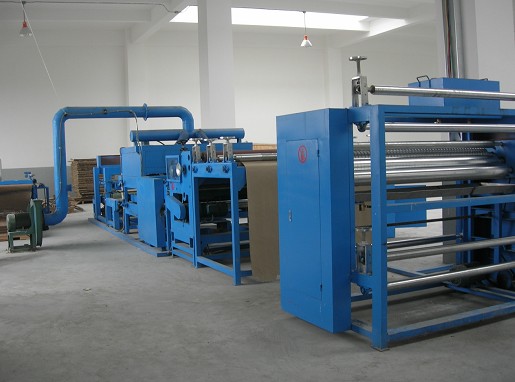

ZDFB型全自动蜂窝纸板生产线












设备特点

(1)该生产线自动化程度高,工艺先进,损耗低,蜂窝纸板成品利用率高。操作工劳动强度低。
(2)全电脑控制,触摸屏操作,集机、气、光、电于一体,性能稳定可靠,在国内同行处于领先水平。
(3)该生产线在设计上趋于更合理,达到成品率高,原材料利用率高,车间环境好,无尘无污染。从原纸到成品出来,只需操作工4-5人,真正实现全自动生产线,大大减少劳动力,成本大幅下降。

工艺流程 多卷同时上纸-涂胶线-复合-烘干-横切-自动收集输送-纸芯拉伸-纸芯烘干-纸芯涂胶-面纸复合-烘干-冷压-切断-收集平台。


液压放卷部




组合涂胶部





芯纸横切部





纸板烘干部




纸板纵切部



主要技术参数

机器型号 ZDFB-1300型 ZDFB-1600型
芯板最大幅宽 ≤1600mm ≤2000mm
纸芯剪切厚度 6-80mm 10-80mm
纸芯剪切速度 200-350次/min 200-300次/min
加热方式 电加热、热风循环 电加热、热风循环
设备装机功率 130KW 180KW
蜂窝边长 6、8、9、10... 6、8、9、10...
纸板最大宽度 ≤1300mm ≤1600mm
纸板最大厚度 6-80mm 6-80mm
纸板生产速度 6-20m/min 6-18m/min
线体规格 75000X4200X3500mm 75000X4600X3500mm
























层叠式蜂窝纸芯生产线


本机采用纵向两次施胶形式,电脑全自动控制生产速度,切纸长度,叠纸层数等。
        纸芯由无轴上纸架、涂胶机、复合压实、甩刀装置、输送机、吸纸装置、压力机、电气控制系统组成。
        设备自动化程度高、性能稳定可靠、灰尘少、原料利用率高、生产效率高。处于国内领先水平。

主要技术参数:
        叠纸厚度:0-120mm
        叠纸速度:0-30m/min
        叠纸宽度:0-1600mm
                            0-1800mm
        叠纸长度:1-1200mm
        外形尺寸:18×2.5×2.6(m)

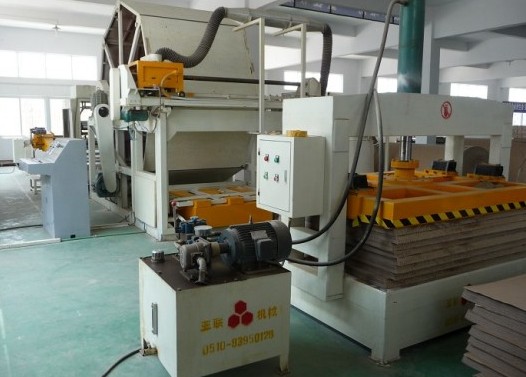

八方式蜂窝纸芯生产线






门业、包装、建材业专用机型

本机采用纵向双面连续涂胶工艺,八方缠绕成形方式,液晶显示缠绕层数,缠绕成整块纸芯后再分割成八块芯板,经压机压实后,用切纸机剪切成芯条.整机操作简单,工艺成熟,设备结构可靠,生产纸芯蜂孔规正等特点.
整套设备由上纸架、双面涂胶机、八方缠绕机、输送机、压力机、吸尘装置、控制系统等组成。



技术参数:

  • 最大幅宽: 1600mm、1800mm、2000mm
  • 最大生产纸芯规格: 2000×1200mm
  • 最大缠绕速度: 60m/min
  • 蜂窝边长: 4、6、8、10、12、14...
  • 装机容量: 23KW
  • 外型尺寸: 15m×3.0m×3.4m
成品展示:
